ПОРТАТИВНАЯ ЦИФРОВАЯ СИСТЕМА РАДИОГРАФИИ (ПОРТАТИВНАЯ СИСТЕМА DR)
Технические характеристики
Портативный рентгеновский-генератор
|
ЭЛЕМЕНТ |
ПАРАМЕТРЫ |
|
Источник питания |
Однофазный, 220 В/110 В переменного тока |
|
Входная мощность |
БВА |
|
Максимальная мощность |
8кВт (80мА, 100кВ) |
|
Мгновенная мощность |
3кВА |
|
Частота инвертора |
100 кГц |
|
Напряжение трубки |
40кВ - 120кВ |
|
Ток трубки |
3,2 мА - 125 мА |
|
Время загрузки |
1 - 10000 мс |
|
Произведение тока лампы - времени |
0,1 ~ 250 мАс |
|
Фокусное пятно |
2,0 мм |
|
Целевой угол анода |
15 градусов |
|
Теплоемкость анода |
30 кДж |

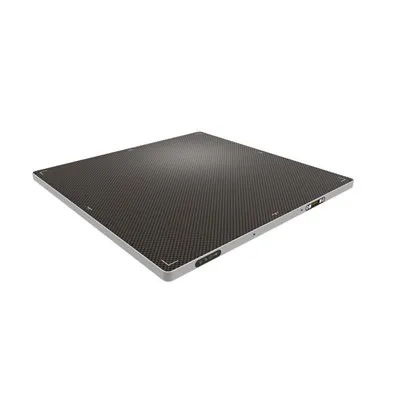

Детектор
|
ЭЛЕМЕНТ |
Конфигурация 1 |
Конфигурация 2 |
Конфигурация 3 |
|
Тип подключения |
Проводной |
Беспроводная связь |
Беспроводная связь |
|
Размер детектора |
14 × 17 дюймов |
- |
17 × 17 дюймов |
|
Датчик изображения |
a-Si TFT (тонкопленочный транзистор из аморфного кремния) |
- |
- |
|
Тип сцинтиллятора |
CsI (йодид цезия) |
- |
- |
|
Размер пикселя детектора |
140 μm |
- |
- |
|
Динамический диапазон |
16бит |
- |
- |
|
Пространственное разрешение |
- |
3,4 пар линий на мм (пар линий на миллиметр) |
- |
Основные характеристики портативной системы аварийного восстановления
Преимущества портативного рентгеновского генератора-
Высокая выходная мощность: максимальная мощность 8 кВт обеспечивает универсальную визуализацию для различных клинических сценариев.
Двойные варианты питания. Система может работать как от аккумулятора, так и от источника переменного тока, адаптируясь к потребностям на-объекте и в стационарном-местоположении.
Беспроводной ручной тормоз экспозиции: повышает удобство и гибкость для рентгенологов во время визуализации, уменьшая ограничения по кабелю.
Недемпфированная конструкция: поддерживает зависание под разными углами, что позволяет вести-съемку под разными углами в соответствии с требованиями клинической визуализации.
Дополнительный аккумулятор. Полностью заряженный аккумулятор позволяет сделать до 200 снимков, что подходит для длительных-мобильных операций.
Преимущества детектора и управления
Интерфейс управления: позволяет настраивать параметры экспозиции и поддерживает APR (анатомически программируемую рентгенографию), обеспечивая точный контроль кончиками пальцев пользователя.
Индивидуальный выбор детектора: обеспечивает гибкость в выборе размера детектора и возможности подключения (проводного или беспроводного), позволяя пользователям выбирать идеальный плоскопанельный детектор в соответствии с конкретными потребностями.
Пыле- и водостойкость IP54 (дополнительная модель): повышает долговечность и надежность, что делает детектор пригодным для сложных клинических условий (например, в пунктах экстренной помощи, в мобильных клиниках на открытом воздухе).
Технические данные системы рентгеновской цифровой рентгенографии
|
Технологические данные |
||||
|
Элемент |
Технологические данные |
|||
|
Генератор |
Выходная мощность |
8 кВт |
||
|
Состояние источника питания |
Однофазный переменный ток 220 В/110 В, 50/60 Гц |
|||
|
Частота инвертора |
50 кГц |
|||
|
Напряжение трубки |
40 кВ ~ 120 кВ |
|||
|
Ток трубки |
3,2 мА ~ 125 мА |
|||
|
Время загрузки |
1 мс ~ 10000 мс |
|||
|
Продукт текущего времени |
0,1 мА ~ 250 мА |
|||
|
Номинальная выходная мощность |
8 кВт (100 кВ, 80 мА, 0,1 с) |
|||
|
Модель рентгеновской трубки- |
КЛ20 |
|||
|
Номинальное значение фокусного пятна |
2,0 мм |
|||
|
Целевой угол анода |
15 градусов |
|||
|
Анодное теплосодержание |
30 кДж |
|||
|
Мгновенная мощность |
3 кВА |
|||
|
Резервное питание |
1 кВА |
|||
|
Сенсорный экран |
8 дюймов |
|||
|
Размер генератора |
265мм*255мм*460мм |
|||
|
Техника воздействия |
кВ -мАс, кВ -мА -мс |
|||
|
Детектор |
Модель |
4336S-C |
4336W-C |
4343W-C |
|
Сцинтиллятор |
CsI |
CsI |
CsI |
|
|
Датчик изображения |
-Si (аморфный кремний) TFT |
-Si (аморфный кремний) TFT |
-Si (аморфный кремний) TFT |
|
|
Размер активной области |
428×351 мм (14×17 дюймов) |
428×351 мм (14×17 дюймов) |
428×428 мм (14×17 дюймов) |
|
|
Пиксель активной области |
2496×3040 пикселей |
2496×3040 пикселей |
3072×3072 пикселей |
|
|
Шаг пикселя |
140 μm |
140 μm |
140 μm |
|
|
Пространственное разрешение |
3,4 пар линий/мм |
3,4 пар линий/мм |
3,4 пар линий/мм |
|
|
Аналого-цифровое преобразование |
16 бит |
16 бит |
16 бит |
|
|
DQE |
Больше или равно 62% (15 мГр 0 пар линий/мм) |
Больше или равно 62% (15 мГр 0 пар линий/мм) |
Больше или равно 62% (15 мГр 0 пар линий/мм) |
|
|
Больше или равно 55 % (15 мГр 0,5 пар пар/мм) |
Больше или равно 55 % (15 мГр 0,5 пар пар/мм) |
Больше или равно 55 % (15 мГр 0,5 пар пар/мм) |
||
|
Время визуализации |
5 S |
5 S |
5 S |
|
|
Время предварительного просмотра |
3 S |
3 S |
3 S |
|
|
Работающий среда требования |
Относительная влажность |
30％-75% |
||
|
Атмосферное давление |
70кПа~ 106кПа |
|||
|
Температура окружающей среды |
10 градусов ~ 40 градусов |
|||
|
Транспорт и хранилище условия |
Относительная влажность |
30%-93% |
||
|
Атмосферное давление |
70кПа~ 106кПа |
|||
|
Температура окружающей среды |
-20 градусов ~ 55 градусов |
|||
|
Рабочая станция Компьютер |
Принимающий бренд |
Делл |
||
|
Процессор |
I5 |
|||
|
БАРАН |
16 G |
|||
|
Аппаратный диск |
512 ГБ |
|||
|
ОС |
Windows 10 профессиональная версия |
|||
|
Размер экрана |
15,6 дюйма |
|||
|
Разрешение |
1920×1080 |
|||
|
ДРОК Программное обеспечение |
Обработка изображений |
Ведение пациентов |
||
|
Печать пленки, отчет экспертизы |
||||
|
Поворот изображения, обрезка, регулировка серого, отметка, увеличение/уменьшение масштаба |
||||
|
Расширенная функция |
Виртуальное двойное вычитание-эберги, сшивание изображений, ПРО (дополнительно), ИИ (дополнительно) |
|||
|
Интерфейс данных и передача |
Поддержка экспорта изображений в формате DICOM/ PNG/ BMP/JPG. |
|||
|
Поддержка настройки внешней системы PACS/пленочного принтера DICOM/рабочего списка/MPPS |
||||
|
Контакт метод |
Ручной тормоз |
|||
|
Беспроводной контроль экспозиции (стандартно) |
||||
|
Тележка |
Модель |
J1P |
||
|
Размер перевозки |
1377*642*834 мм |
|||
|
максимальная высота рычага подвески |
1900 мм |
|||
|
Несущая нагрузка |
40 кг (Максимальный вес медведя 60 кг в течение 12 часов) |
|||
|
Подвижный тормоз |
Вручную |
|||
